产品概述

本仪器采用扫频法对变压器的绕组进行测试，按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

功能特点 ：

采用扫频法对大中型变压器的绕组进行测量、诊断。

测试中仅需要拆除连接母线，不对变压器进行吊罩、拆装的情况下就完成所有测试。

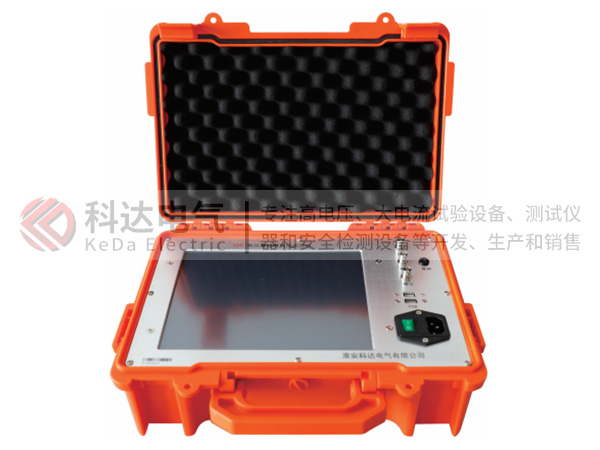

仪器采用整体式结构。

所有的接插件具有容错性，现场接线安全、简单。

仪器智能化程度高，使用方便，仪器设计有自适应滤波器，具有自动量程调节，自动采样频率调节等多种功能。

仪器采用高速、高精度100MSPS 16BITS ADC转换器，使仪器测试精准度高、测试稳定性、重复性好，基本测量精度均优于0.1%。

配有专家诊断系统，可以自动诊断变压器绕组的状态。

分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

window操作系统，10.4寸大屏幕彩色液晶触摸屏，软键盘字符输入，可新建变压器型号等相关参数的保存、删除、设置、测试、分析操作。

技术参数：

激励信号源：仪器自带一路标准正弦波激励信号，信号输出幅度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω。

两个高速并行AD转换通道：每通道最高采样率为100Msps

采集通道量化精度：16位

采集通道最大静态误差：0.1%

采集通道输入阻抗：1MΩ

扫频测量范围：1K－10MHz

扫描方式：采用线形分布的扫频测量方式

扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%

扫频测量频点：1K－1MHz(默认)
